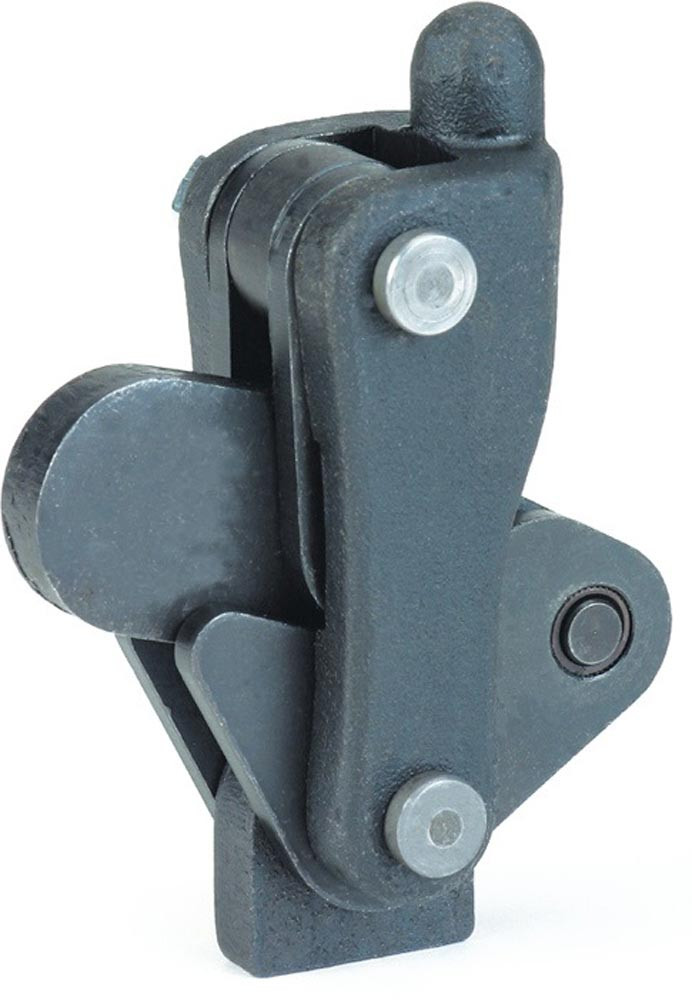

Abbildung ähnlich

Modulspanner Nr. 6809P Größe 8 mit Schwenkfuß schweißbar

Artikelnummer: E6438290

214,00 EUR (exkl. MwSt.)

254,66 EUR (inkl. MwSt.)

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit Schwenkfuß, schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

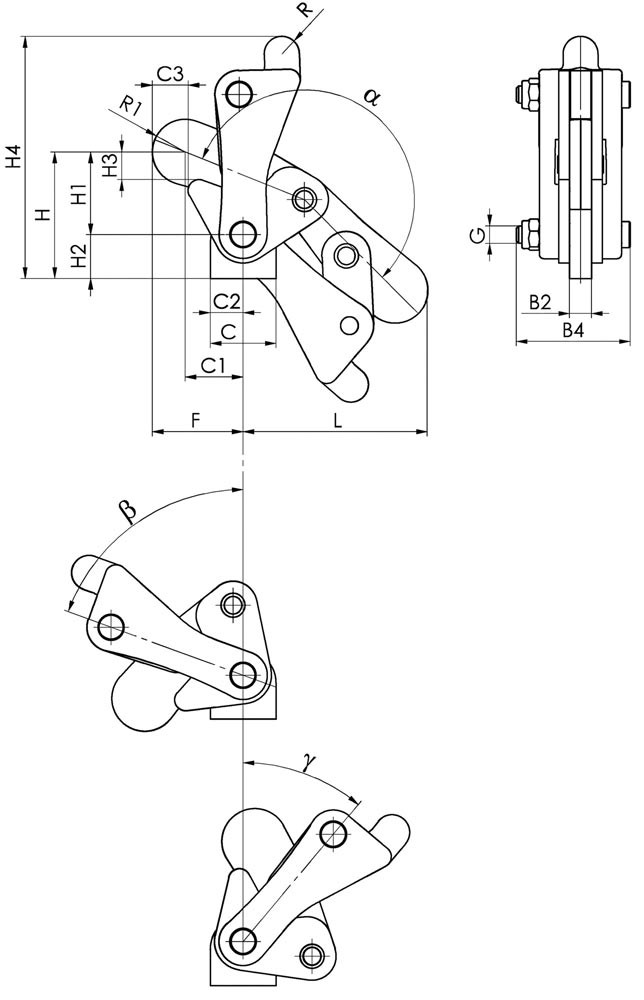

Weitere technische Eigenschaften:
· C: 50mm
· H4: 172mm
· B2: 16mm
· C3: 27mm
· a: 200°
· R1: 22,5mm
· G: M12
· H1: 65mm
· b: 70°
· F1: 22,5kN
· H2: 33mm
· L: 135mm
· B4: 76mm
· F: 72mm
· R: 14mm
· C1: 50mm
· H: 98mm
· H3: 19mm
· C2: 25mm
· g: 40°

Hinweis:
Individuell zu ergänzen, ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues

Merkmale

Marke	AMF
Größe	8
Anwendung	schweißbar
Bauart	mit Schwenkfuß

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Datei

TechnischeDokumentationNW

BTD_84052107_6438288.pdf (95 KB)

Varianten

Modulspanner Nr. 6809P Größe 2 mit Schwenkfuß schweißbar Artikelnummer: E6438287

keine Verfügbarkeitsinformationen

126,00 EUR (exkl. MwSt.)

149,94 EUR (inkl. MwSt.)

je 1 Stück

Größe
2

Modulspanner Nr. 6809P Größe 4 mit Schwenkfuß schweißbar Artikelnummer: E6438288

keine Verfügbarkeitsinformationen

145,00 EUR (exkl. MwSt.)

172,55 EUR (inkl. MwSt.)

je 1 Stück

Größe
4

Modulspanner Nr. 6809P Größe 6 mit Schwenkfuß schweißbar Artikelnummer: E6438289

keine Verfügbarkeitsinformationen

177,00 EUR (exkl. MwSt.)

210,63 EUR (inkl. MwSt.)

je 1 Stück

Größe
6
