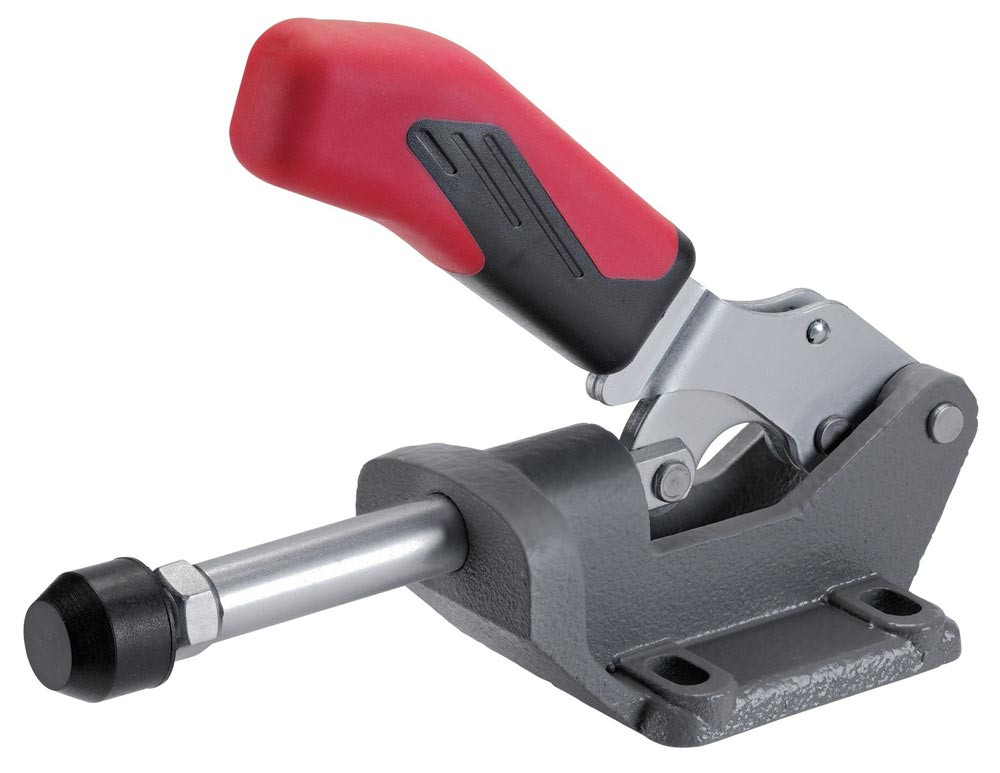

Schubstangenspanner Nr. 6842 Größe 5 schwer, Druck-/Zugspanner

schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter Andrückschraube

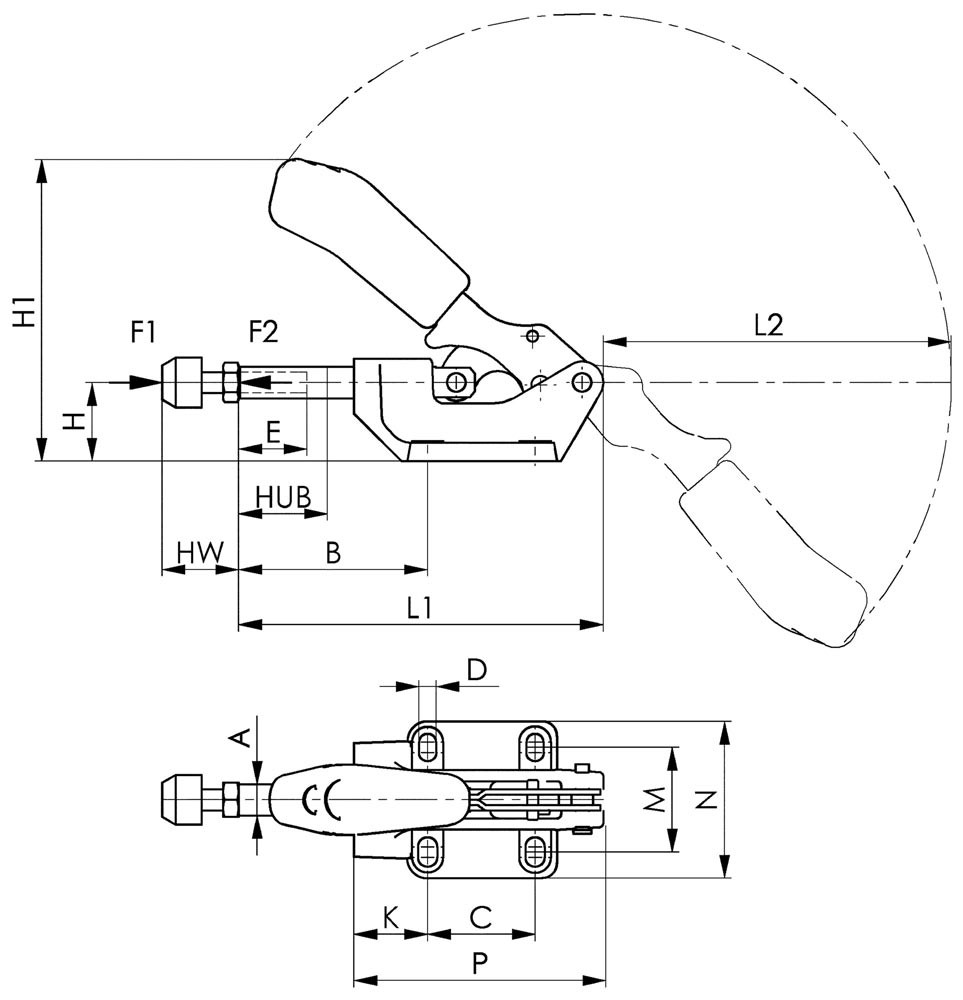

Weitere technische Eigenschaften:
· A: 16mm
· C: 41mm
· D: 8,5mm
· M max.: 50mm
· M min.: 41mm
· L1: 174mm
· H1: 137,5mm
· F1: 10kN
· Gesamthöhe: 134mm
· B max.: 98mm
· Bohrungs-Ø: 8,5 mm
· F2: 10kN
· B min.: 58mm
· P: 121mm
· Eigenschaft: schwer, Druck-/Zugspanner
· K: 45mm
· E: 50mm
· H: 38mm
· N: 71mm
· Gesamtlänge: 172mm
