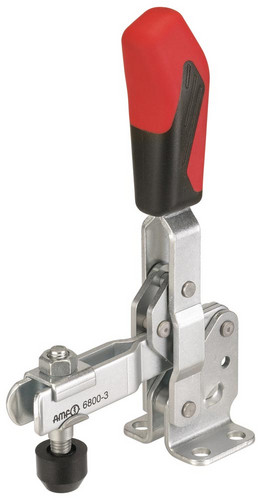

Abbildung ähnlich
Senkrechtspanner Nr. 6800 Größe 4 waagrechter Fuß
E427124
51,50 EUR
(exkl. MwSt.)
61,29 EUR
(inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit waagrechtem Fuß

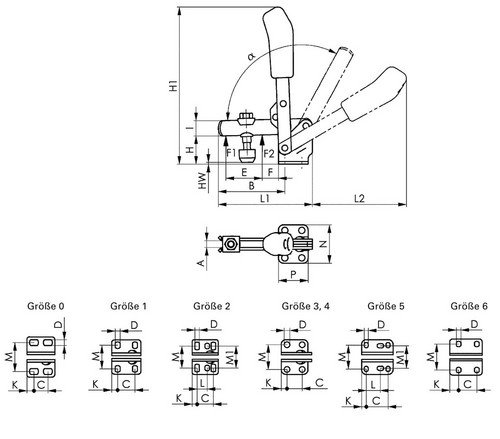

Weitere technische Eigenschaften:
· C: 32mm
· D: 8,6mm
· a: 105°
· L2: 130mm
· HW min.: -6mm
· L1: 141mm
· F1: 1,7kN
· L: -mm
· a*: 60°
· F: 16mm
· P: 53mm
· K: 13mm
· A: 10mm
· HW max.: 22,5mm
· H1: 221mm
· M1: -
· Bohrungs-Ø: 8,6 mm
· I: 20mm
· F2: 3kN
· B: 101mm
· E: 54mm
· M: 43,5-46,5mm
· H: 42,5mm
· N: 64mm
· Spannweite: 54 mm
Weitere technische Eigenschaften:
· C: 32mm
· D: 8,6mm
· a: 105°
· L2: 130mm
· HW min.: -6mm
· L1: 141mm
· F1: 1,7kN
· L: -mm
· a*: 60°
· F: 16mm
· P: 53mm
· K: 13mm
· A: 10mm
· HW max.: 22,5mm
· H1: 221mm
· M1: -
· Bohrungs-Ø: 8,6 mm
· I: 20mm
· F2: 3kN
· B: 101mm
· E: 54mm
· M: 43,5-46,5mm
· H: 42,5mm
· N: 64mm
· Spannweite: 54 mm
Merkmale
| Größe | 4 |
| Andrückschraube | M8 x 65 |
| Höhe gespannt | 221 mm |
| Spannhöhe | 42,5 mm |
| Haltekraft F2 | 3 kN |
| Haltekraft F1 | 1,7 kN |
| Marke | AMF |
| Bauart | waagrechter Fuß |
| Fußgröße | 64 x 53 mm |
| Länge geöffnet | 141 x 130 mm |
