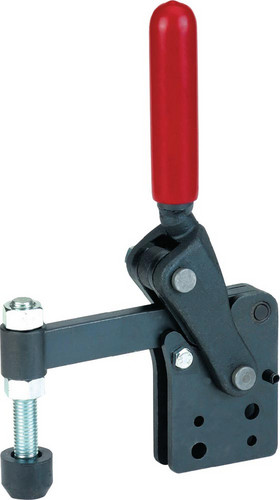

Abbildung ähnlich
AMF

Senkrechtspanner Nr. 6812P Größe 2 senkrechter Fuß schwer

E6438266
128,00 EUR (exkl. MwSt.)
152,32 EUR (inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften:
· A: 6,2mm
· L2: 94mm
· HW min.: 3,5mm
· L1: 85mm
· HW max.: 22,8mm
· H1: 144mm
· F1: 2,5kN
· O: 6mm
· a*: 190°
· I: 15mm
· F: 12mm
· B: 48mm
· P: 37mm
· Eigenschaft: schwer
· E: 30mm
· H: 42mm
· N: 31mm
· Spannweite: 30 mm

Hinweis:
Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Merkmale

Größe 2
Andrückschraube M6 x 50
Höhe gespannt 144 mm
Spannhöhe 42 mm
Haltekraft F1 2,5 kN
Marke AMF
Bauart senkrechter Fuß
Fußgröße 31 x 37 mm
Länge geöffnet 85 x 94 mm

Varianten

AMF

Senkrechtspanner Nr. 6812P Größe 2 senkrechter Fuß schwer E6438266

keine Verfügbarkeitsinformationen
128,00 EUR (exkl. MwSt.)
152,32 EUR (inkl. MwSt.)
je 1 Stück
Größe Länge geöffnet Höhe gespannt Spannhöhe Haltekraft F1 Andrückschraube Fußgröße
2 85 x 94 144 mm 42 mm 2,5 kN M6 x 50 31 x 37
AMF

Senkrechtspanner Nr. 6812P Größe 4 senkrechter Fuß schwer E6438267

keine Verfügbarkeitsinformationen
199,00 EUR (exkl. MwSt.)
236,81 EUR (inkl. MwSt.)
je 1 Stück
Größe Länge geöffnet Höhe gespannt Spannhöhe Haltekraft F1 Andrückschraube Fußgröße
4 146 x 161 233 mm 62 mm 10 kN M12 x 80 52 x 60
AMF

Senkrechtspanner Nr. 6812P Größe 6 senkrechter Fuß schwer E6438268

keine Verfügbarkeitsinformationen
241,00 EUR (exkl. MwSt.)
286,79 EUR (inkl. MwSt.)
je 1 Stück
Größe Länge geöffnet Höhe gespannt Spannhöhe Haltekraft F1 Andrückschraube Fußgröße
6 181 x 189 289 mm 87,5 mm 12 kN M12 x 110 60 x 75
AMF

Senkrechtspanner Nr. 6812P Größe 8 senkrechter Fuß schwer E6438269

keine Verfügbarkeitsinformationen
277,00 EUR (exkl. MwSt.)
329,63 EUR (inkl. MwSt.)
je 1 Stück
Größe Länge geöffnet Höhe gespannt Spannhöhe Haltekraft F1 Andrückschraube Fußgröße
8 226 x 219 338 mm 106 mm 20 kN M12 x 110 76 x 95
