Abbildung ähnlich

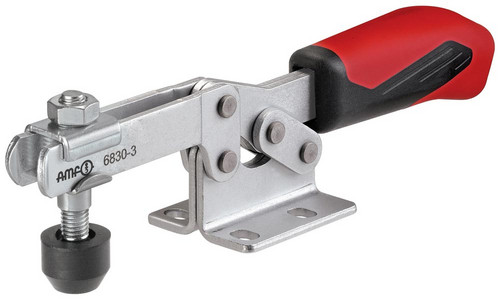

Waagrechtspanner Nr. 6830 Größe 1 waagrechter Fuß
E427201
29,10 EUR
(exkl. MwSt.)
34,63 EUR
(inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit waagrechtem Fuß

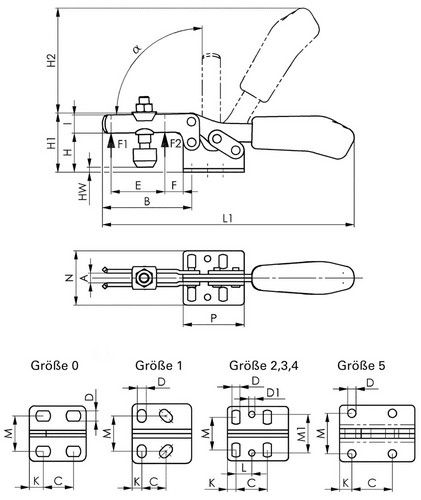

Weitere technische Eigenschaften:
· A: 5mm
· C: 13-14,5mm
· D: 5,2mm
· Andrückschraube: M5 x 30
· HW min.: -3mm
· L1: 120mm
· HW max.: 2,5mm
· H1: 30mm
· F1: 0,8kN
· H2: 49mm
· Gesamthöhe: 30mm
· a*: 90°
· Bauart: waagrechter Fuß
· I: 10mm
· F2: 1,1kN
· F: 8mm
· B: 42mm
· P: 34mm
· K: 5,5mm
· E: 18,7mm
· M: 18-21,5mm
· H: 19mm
· N: 34mm
· Gesamtlänge: 119mm
Weitere technische Eigenschaften:
· A: 5mm
· C: 13-14,5mm
· D: 5,2mm
· Andrückschraube: M5 x 30
· HW min.: -3mm
· L1: 120mm
· HW max.: 2,5mm
· H1: 30mm
· F1: 0,8kN
· H2: 49mm
· Gesamthöhe: 30mm
· a*: 90°
· Bauart: waagrechter Fuß
· I: 10mm
· F2: 1,1kN
· F: 8mm
· B: 42mm
· P: 34mm
· K: 5,5mm
· E: 18,7mm
· M: 18-21,5mm
· H: 19mm
· N: 34mm
· Gesamtlänge: 119mm
Merkmale
| Größe | 1 |
| Länge gespannt | 120 mm |
| Höhe gespannt | 30 mm |
| Spannhöhe | 19 mm |
| Haltekraft F2 | 1,1 kN |
| Haltekraft F1 | 0,8 kN |
| Marke | AMF |
| Bohrungs-Ø | 5,2 mm |
| Spannweite | 18,7 mm |
Varianten
28,30 EUR
(exkl. MwSt.)
33,68 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
30,60 EUR
(exkl. MwSt.)
36,41 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
39,00 EUR
(exkl. MwSt.)
46,41 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
33,50 EUR
(exkl. MwSt.)
39,87 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
41,10 EUR
(exkl. MwSt.)
48,91 EUR
(inkl. MwSt.)
je 1 Stück
|
Angaben zur Marke
AMF
