Artikelbild
Abbildung ähnlich
AMF

Schubstangenspanner Nr. 6842PK Größe 4 schwer massiver Handhebel

E6438270
68,50 EUR (exkl. MwSt.)
81,52 EUR (inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

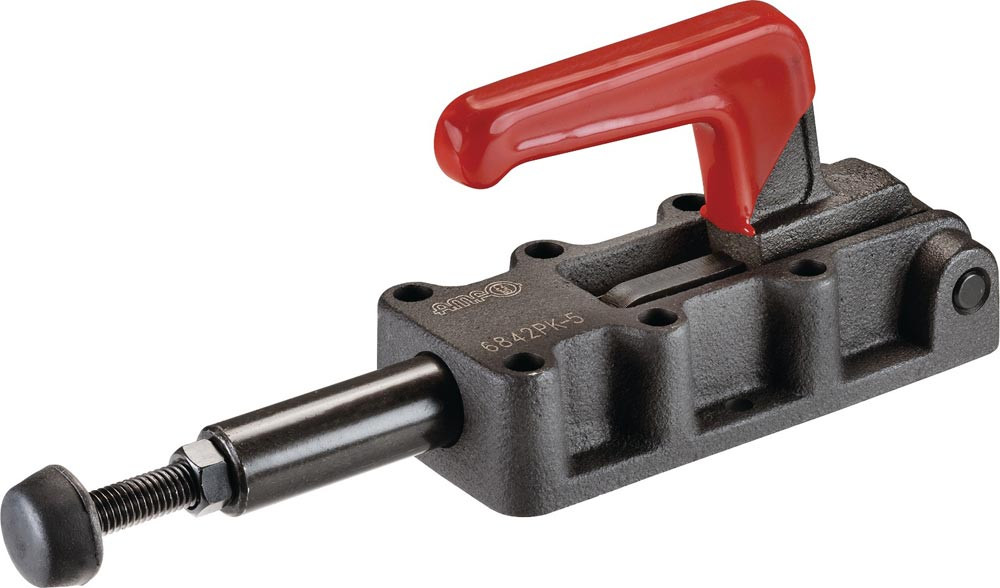

schwer · mit massivem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss, brüniert · gehärtete Bolzen · Hebelteile und Schubstange aus Vergütungsstahl, brüniert · Handgriff aus rotem, ölbeständigem Kunststoff · komplett mit vergüteter, verzinkter Andrückschraube

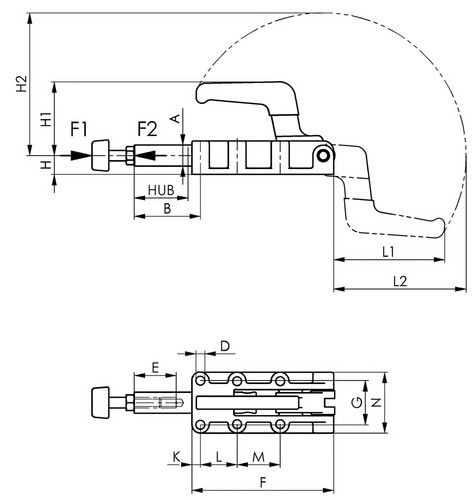

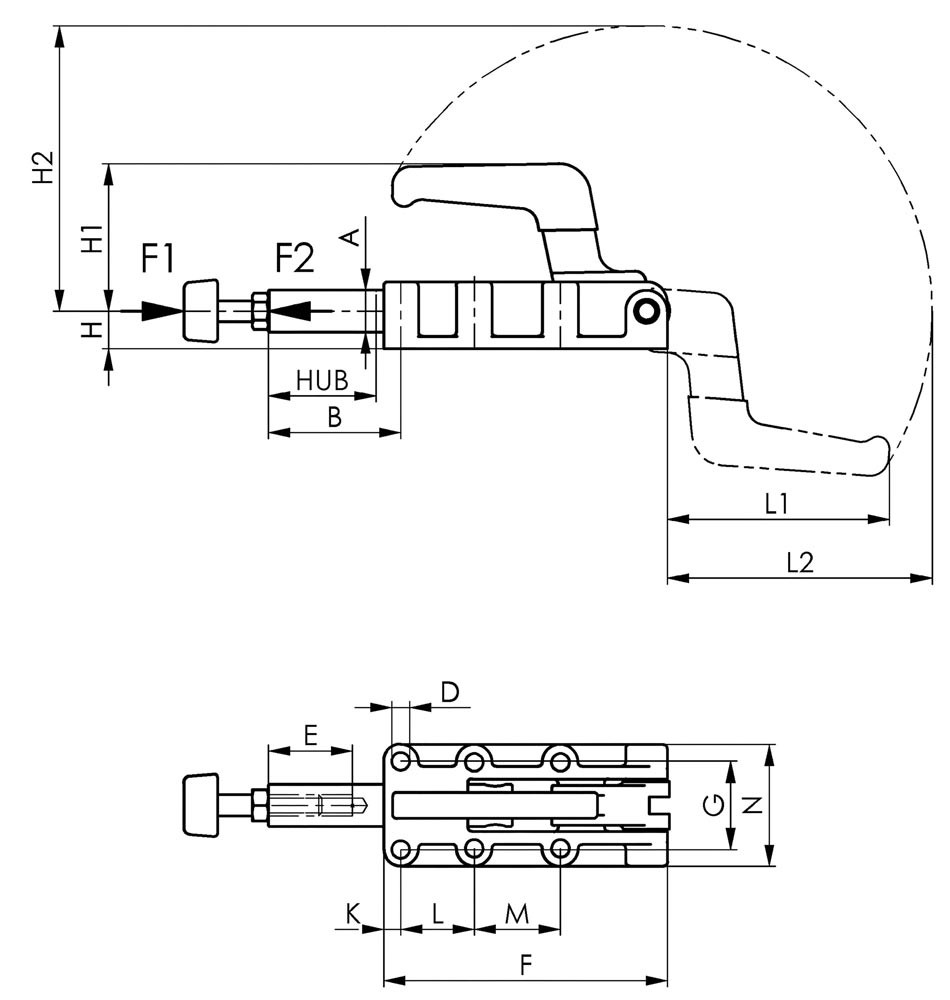

Weitere technische Eigenschaften:
· A: 14mm
· D: 5,5mm
· L2: 88mm
· G: 33,3mm
· L1: 69mm
· Ausstattung: massiver Handhebel
· H1: 42,5mm
· F1: 7kN
· H2: 96mm
· L: 36,5mm
· Bohrungs-Ø: 5,5 mm
· F2: 7kN
· F: 90mm
· B: 63mm
· Eigenschaft: schwer
· K: 25mm
· E: 30mm
· H: 12mm
· N: 47mm

Merkmale

Größe 4
Andrückschraube M8 x 35
Hub 32 mm
Länge gespannt 69 mm
Höhe gespannt 42,5 mm
Spannhöhe 12 mm
Haltekraft F2 7 kN
Haltekraft F1 7 kN
Marke AMF
Höhe geöffnet 96 mm

Anhänge

icon
Datei
TechnischeDokumentationNW
BTD_84030904_6443379_01.pdf (68.1 KB)
icon
Datei
TechnischeDokumentationNW
BTD_84030904_6438270.pdf (92.69 KB)

Varianten

Artikelbild
AMF

Schubstangenspanner Nr. 6842PK Größe 4 schwer massiver Handhebel E6438270

keine Verfügbarkeitsinformationen
68,50 EUR (exkl. MwSt.)
81,52 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
4 32 69 mm 42,5 mm 12 mm 7 kN 7 kN M8 x 35 96 mm
Artikelbild
AMF

Schubstangenspanner Nr. 6842PK Größe 5 schwer massiver Handhebel E6438271

keine Verfügbarkeitsinformationen
112,00 EUR (exkl. MwSt.)
133,28 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
5 50 105 mm 70 mm 18 mm 12 kN 12 kN M10 x 50 136 mm
Artikelbild
AMF

Schubstangenspanner Nr. 6842PK Größe 7 schwer massiver Handhebel E6438272

keine Verfügbarkeitsinformationen
230,00 EUR (exkl. MwSt.)
273,70 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
7 75 151,5 mm 93,5 mm 22 mm 25 kN 25 kN M12 x 50 196 mm
Artikelbild
AMF

Schubstangenspanner Nr. 6842PK Größe 8 schwer massiver Handhebel E6438273

keine Verfügbarkeitsinformationen
272,00 EUR (exkl. MwSt.)
323,68 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
8 106 196 mm 111,5 mm 28 mm 45 kN 45 kN M16 x 80 247 mm
