Artikelbild
Abbildung ähnlich
AMF

Schubstangenspanner Nr. 6842PK Größe 5 schwer massiver Handhebel

E6438271
112,00 EUR (exkl. MwSt.)
133,28 EUR (inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

schwer · mit massivem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss, brüniert · gehärtete Bolzen · Hebelteile und Schubstange aus Vergütungsstahl, brüniert · Handgriff aus rotem, ölbeständigem Kunststoff · komplett mit vergüteter, verzinkter Andrückschraube

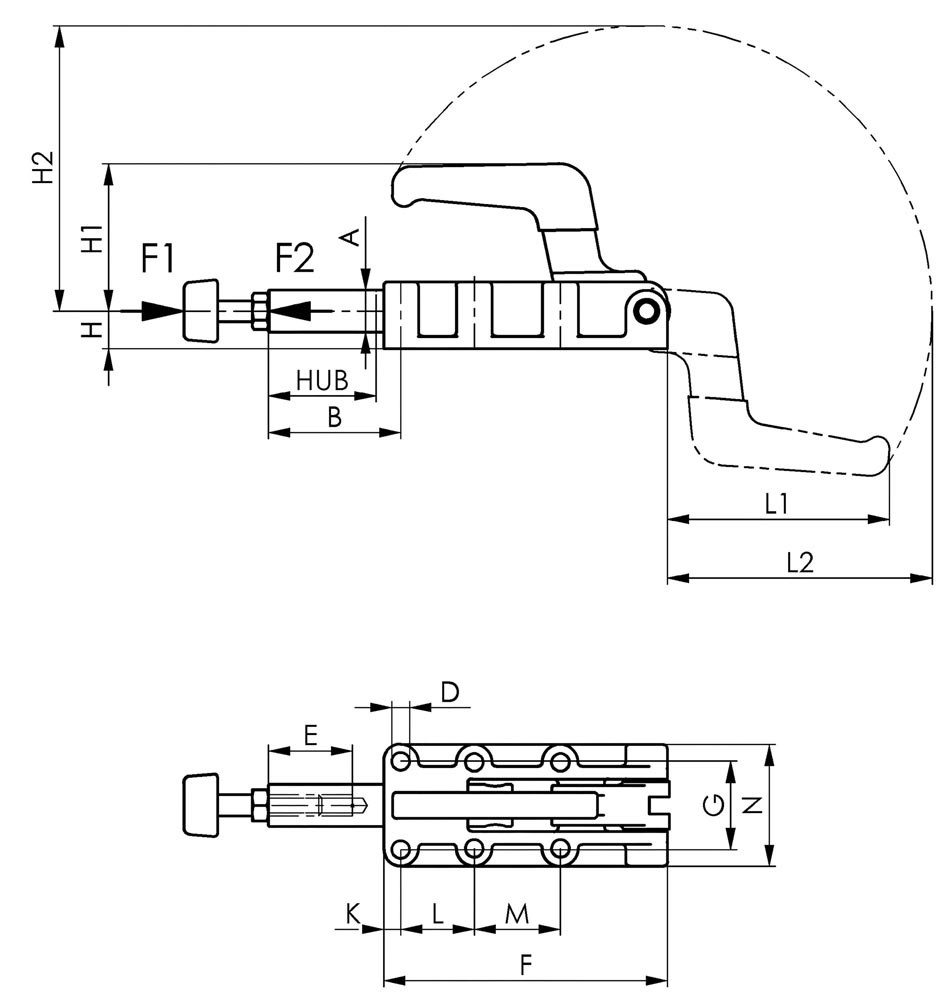

Weitere technische Eigenschaften:
· A: 20mm
· D: 8,5mm
· L2: 126mm
· G: 41mm
· L1: 105mm
· Ausstattung: massiver Handhebel
· H1: 70mm
· F1: 12kN
· H2: 136mm
· L: 35mm
· Bohrungs-Ø: 8,5 mm
· F2: 12kN
· F: 137mm
· B: 63mm
· Eigenschaft: schwer
· K: 8mm
· E: 50mm
· M: 41mm
· H: 18mm
· N: 58mm

Merkmale

Größe 5
Andrückschraube M10 x 50
Hub 50 mm
Länge gespannt 105 mm
Höhe gespannt 70 mm
Spannhöhe 18 mm
Haltekraft F2 12 kN
Haltekraft F1 12 kN
Marke AMF
Höhe geöffnet 136 mm

Anhänge

icon
Datei
TechnischeDokumentationNW
BTD_84030904_6443379_01.pdf (68.1 KB)
icon
Datei
TechnischeDokumentationNW
BTD_84030904_6438270.pdf (92.69 KB)

Varianten

Artikelbild
AMF

Schubstangenspanner Nr. 6842PK Größe 4 schwer massiver Handhebel E6438270

keine Verfügbarkeitsinformationen
68,50 EUR (exkl. MwSt.)
81,52 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
4 32 69 mm 42,5 mm 12 mm 7 kN 7 kN M8 x 35 96 mm
Artikelbild
AMF

Schubstangenspanner Nr. 6842PK Größe 5 schwer massiver Handhebel E6438271

keine Verfügbarkeitsinformationen
112,00 EUR (exkl. MwSt.)
133,28 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
5 50 105 mm 70 mm 18 mm 12 kN 12 kN M10 x 50 136 mm
Artikelbild
AMF

Schubstangenspanner Nr. 6842PK Größe 7 schwer massiver Handhebel E6438272

keine Verfügbarkeitsinformationen
230,00 EUR (exkl. MwSt.)
273,70 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
7 75 151,5 mm 93,5 mm 22 mm 25 kN 25 kN M12 x 50 196 mm
Artikelbild
AMF

Schubstangenspanner Nr. 6842PK Größe 8 schwer massiver Handhebel E6438273

keine Verfügbarkeitsinformationen
272,00 EUR (exkl. MwSt.)
323,68 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
8 106 196 mm 111,5 mm 28 mm 45 kN 45 kN M16 x 80 247 mm
