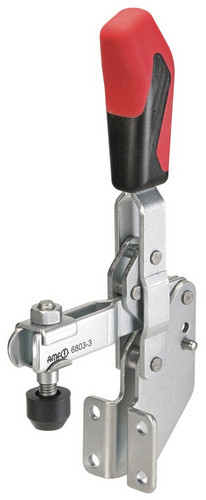

Artikelbild
Abbildung ähnlich
AMF

Senkrechtspanner Nr. 6803 Größe 2 Winkelfuß

E427134
34,70 EUR (exkl. MwSt.)
41,29 EUR (inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

mit Winkelfuß

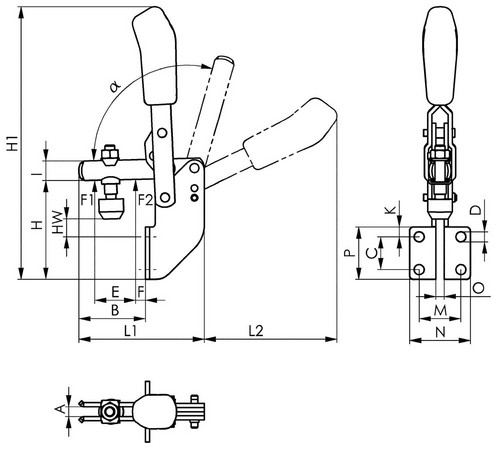

Weitere technische Eigenschaften:
· A: 6mm
· C: 20mm
· D: 6,1mm
· a: 105°
· L1: 77mm
· H1: 167mm
· F1: 1kN
· O: 5mm
· Bohrungs-Ø: 6,1 mm
· a*: 60°
· I: 12mm
· F2: 1,2kN
· F: 6mm
· B: 41mm
· P: 32mm
· K: 6mm
· E: 25mm
· M: 25,5mm
· H: 60mm
· N: 37mm
· Spannweite: 25 mm

Merkmale

Größe 2
Andrückschraube M6 x 35
Höhe gespannt 167 mm
Spannhöhe 60 mm
Haltekraft F2 1,2 kN
Haltekraft F1 1 kN
Marke AMF
Bauart Winkelfuß
Fußgröße 37 x 32 mm
Länge geöffnet 77 mm

Anhänge

icon
Datei
TechnischeDokumentationNW
BTD_84030904_6443379_01.pdf (68.1 KB)
icon
Datei
TechnischeDokumentationNW
BTD_84030904_427134.pdf (92.57 KB)

Varianten

Artikelbild
AMF

Senkrechtspanner Nr. 6800 Größe 0 waagrechter Fuß E427120

keine Verfügbarkeitsinformationen
23,40 EUR (exkl. MwSt.)
27,85 EUR (inkl. MwSt.)
je 1 Stück
Größe Länge geöffnet Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Fußgröße
0 49 x 50 81 mm 18 mm 0,7 kN 0,5 kN M4 x 25 32 x 22
Artikelbild
AMF

Senkrechtspanner Nr. 6800 Größe 1 waagrechter Fuß E427121

keine Verfügbarkeitsinformationen
25,30 EUR (exkl. MwSt.)
30,11 EUR (inkl. MwSt.)
je 1 Stück
Größe Länge geöffnet Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Fußgröße
1 61 x 59 98,5 mm 19 mm 1,1 kN 0,6 kN M5 x 30 34 x 27
Artikelbild
AMF

Senkrechtspanner Nr. 6800 Größe 2 waagrechter Fuß E427122

keine Verfügbarkeitsinformationen
32,50 EUR (exkl. MwSt.)
38,68 EUR (inkl. MwSt.)
je 1 Stück
Größe Länge geöffnet Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Fußgröße
2 78 x 89 139,5 mm 23 mm 1,2 kN 0,8 kN M6 x 35 43 x 32
Artikelbild
AMF

Senkrechtspanner Nr. 6800 Größe 3 waagrechter Fuß E427123

keine Verfügbarkeitsinformationen
39,00 EUR (exkl. MwSt.)
46,41 EUR (inkl. MwSt.)
je 1 Stück
Größe Länge geöffnet Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Fußgröße
3 112 x 112 186 mm 33 mm 2,5 kN 1,2 kN M8 x 45 46 x 35
Artikelbild
AMF

Senkrechtspanner Nr. 6800 Größe 4 waagrechter Fuß E427124

keine Verfügbarkeitsinformationen
51,50 EUR (exkl. MwSt.)
61,29 EUR (inkl. MwSt.)
je 1 Stück
Größe Länge geöffnet Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Fußgröße
4 141 x 130 221 mm 42,5 mm 3 kN 1,7 kN M8 x 65 64 x 53
