Abbildung ähnlich

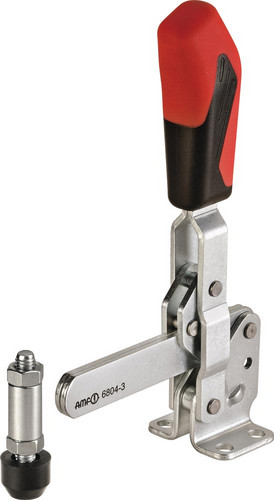

Senkrechtspanner Nr. 6804 Größe 4 waagrechter Fuß
E6438284
49,70 EUR
(exkl. MwSt.)
59,14 EUR
(inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit waagrechtem Fuß (Haltearm massiv)

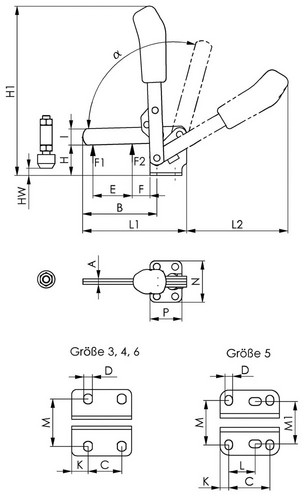

Weitere technische Eigenschaften:
· A: 8mm
· C: 32mm
· D: 8,6mm
· a: 105°
· L2: 129,5mm
· HW min.: -8mm
· L1: 141,5mm
· HW max.: 21mm
· H1: 221mm
· F1: 2kN
· L: -mm
· M1: -mm
· Bohrungs-Ø: 8,6 mm
· a*: 60°
· I: 20mm
· F2: 3kN
· F: 17mm
· B: 101mm
· P: 53mm
· K: 13mm
· E: 61mm
· M: 45mm
· H: 42,5mm
· N: 64mm
· Spannweite: 61 mm
Weitere technische Eigenschaften:
· A: 8mm
· C: 32mm
· D: 8,6mm
· a: 105°
· L2: 129,5mm
· HW min.: -8mm
· L1: 141,5mm
· HW max.: 21mm
· H1: 221mm
· F1: 2kN
· L: -mm
· M1: -mm
· Bohrungs-Ø: 8,6 mm
· a*: 60°
· I: 20mm
· F2: 3kN
· F: 17mm
· B: 101mm
· P: 53mm
· K: 13mm
· E: 61mm
· M: 45mm
· H: 42,5mm
· N: 64mm
· Spannweite: 61 mm
Merkmale
| Größe | 4 |
| Andrückschraube | M8 x 65 |
| Höhe gespannt | 221 mm |
| Spannhöhe | 42,5 mm |
| Haltekraft F2 | 3 kN |
| Haltekraft F1 | 2 kN |
| Marke | AMF |
| Bauart | waagrechter Fuß |
| Fußgröße | 64 x 53 mm |
| Länge geöffnet | 141,5 x 129,5 mm |
Varianten
37,90 EUR
(exkl. MwSt.)
45,10 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
49,70 EUR
(exkl. MwSt.)
59,14 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
80,50 EUR
(exkl. MwSt.)
95,80 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
105,00 EUR
(exkl. MwSt.)
124,95 EUR
(inkl. MwSt.)
je 1 Stück
|
Angaben zur Marke
AMF
