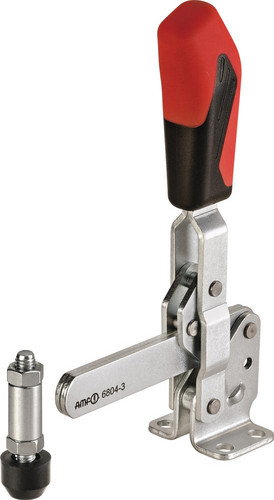

Abbildung ähnlich
Senkrechtspanner Nr. 6804 Größe 5 waagrechter Fuß
E6438285
80,50 EUR
(exkl. MwSt.)
95,80 EUR
(inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit waagrechtem Fuß (Haltearm massiv)

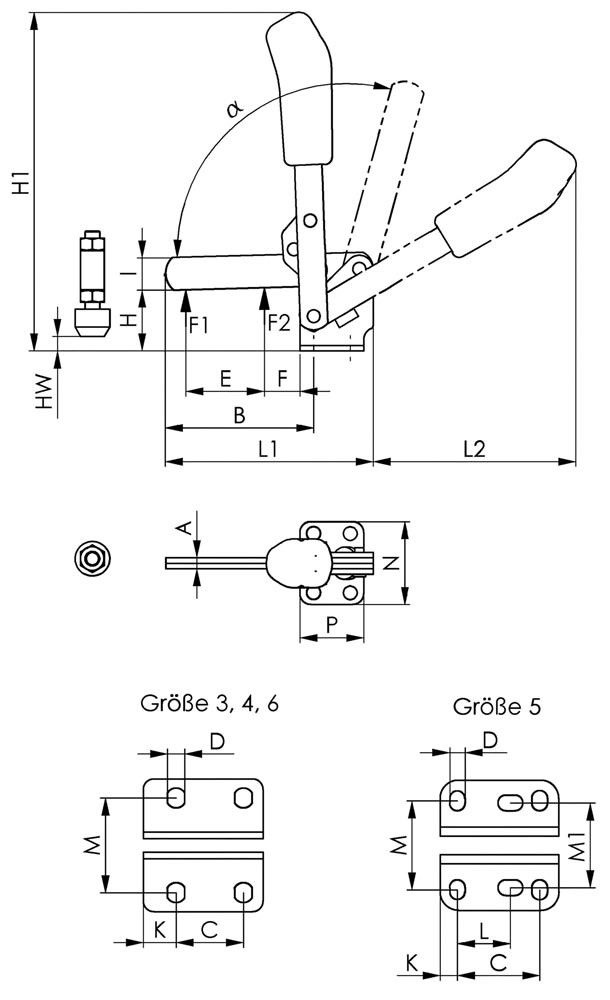

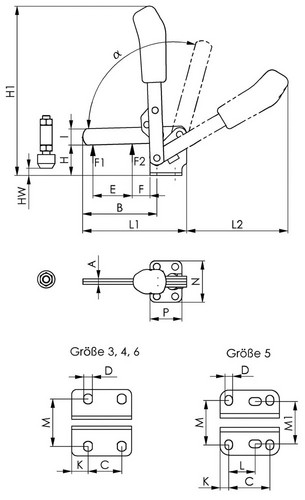

Weitere technische Eigenschaften:
· A: 10mm
· C: 45mm
· D: 8,5mm
· a: 115°
· L2: 184mm
· HW min.: -6mm
· L1: 196,5mm
· HW max.: 25,5mm
· H1: 281mm
· F1: 3kN
· L: 26,5-31,5mm
· M1: 45mm
· Bohrungs-Ø: 8,5 mm
· a*: 60°
· I: 25mm
· F2: 5kN
· F: 30,5mm
· B: 141mm
· P: 65mm
· K: 9,5mm
· E: 88mm
· M: 45-50mm
· H: 55,5mm
· N: 70mm
· Spannweite: 88 mm
Weitere technische Eigenschaften:
· A: 10mm
· C: 45mm
· D: 8,5mm
· a: 115°
· L2: 184mm
· HW min.: -6mm
· L1: 196,5mm
· HW max.: 25,5mm
· H1: 281mm
· F1: 3kN
· L: 26,5-31,5mm
· M1: 45mm
· Bohrungs-Ø: 8,5 mm
· a*: 60°
· I: 25mm
· F2: 5kN
· F: 30,5mm
· B: 141mm
· P: 65mm
· K: 9,5mm
· E: 88mm
· M: 45-50mm
· H: 55,5mm
· N: 70mm
· Spannweite: 88 mm
Merkmale
| Größe | 5 |
| Andrückschraube | M12 x 80 |
| Höhe gespannt | 281 mm |
| Spannhöhe | 55,5 mm |
| Haltekraft F2 | 5 kN |
| Haltekraft F1 | 3 kN |
| Marke | AMF |
| Bauart | waagrechter Fuß |
| Fußgröße | 70 x 65 mm |
| Länge geöffnet | 196,5 x 184 mm |
Varianten
37,90 EUR
(exkl. MwSt.)
45,10 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
49,70 EUR
(exkl. MwSt.)
59,14 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
80,50 EUR
(exkl. MwSt.)
95,80 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
105,00 EUR
(exkl. MwSt.)
124,95 EUR
(inkl. MwSt.)
je 1 Stück
|
Angaben zur Marke
AMF
