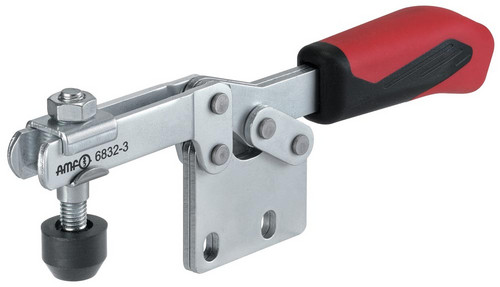

Abbildung ähnlich
Waagrechtspanner Nr. 6832 Größe 0 senkrechter Fuß
E6443368
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit senkrechtem Fuß

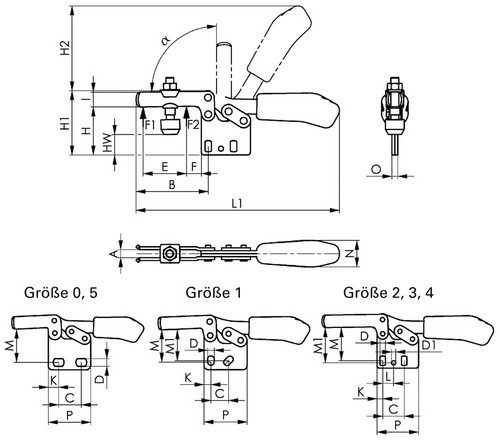

Weitere technische Eigenschaften:
· C: 11,5-15,5mm
· D: 4,6mm
· Andrückschraube: M4 x 25
· HW min.: 4,7mm
· L1: 79mm
· F1: 0,25kN
· Gesamthöhe: 33mm
· L: -mm
· O: 3mm
· a*: 90°
· Bauart: senkrechter Fuß
· F: 5mm
· P: 25,5mm
· K: 6,3mm
· A: 4mm
· HW max.: 10,7mm
· H1: 33mm
· H2: 34mm
· M1: -mm
· I: 7,5mm
· F2: 0,4kN
· B: 28mm
· E: 9mm
· M: 20mm
· H: 24,5mm
· N: 12mm
· Gesamtlänge: 79mm
· D1: -mm
Weitere technische Eigenschaften:
· C: 11,5-15,5mm
· D: 4,6mm
· Andrückschraube: M4 x 25
· HW min.: 4,7mm
· L1: 79mm
· F1: 0,25kN
· Gesamthöhe: 33mm
· L: -mm
· O: 3mm
· a*: 90°
· Bauart: senkrechter Fuß
· F: 5mm
· P: 25,5mm
· K: 6,3mm
· A: 4mm
· HW max.: 10,7mm
· H1: 33mm
· H2: 34mm
· M1: -mm
· I: 7,5mm
· F2: 0,4kN
· B: 28mm
· E: 9mm
· M: 20mm
· H: 24,5mm
· N: 12mm
· Gesamtlänge: 79mm
· D1: -mm
Merkmale
| Größe | 0 |
| Länge gespannt | 79 mm |
| Höhe gespannt | 33 mm |
| Spannhöhe | 24,5 mm |
| Haltekraft F2 | 0,4 kN |
| Haltekraft F1 | 0,25 kN |
| Marke | AMF |
| Bohrungs-Ø | 4,6 mm |
| Spannweite | 9 mm |
Varianten
48,30 EUR
(exkl. MwSt.)
57,48 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
auf Anfrage
je 1 Stück
|
||||||||||||||||
77,00 EUR
(exkl. MwSt.)
91,63 EUR
(inkl. MwSt.)
je 1 Stück
|
Angaben zur Marke
AMF
