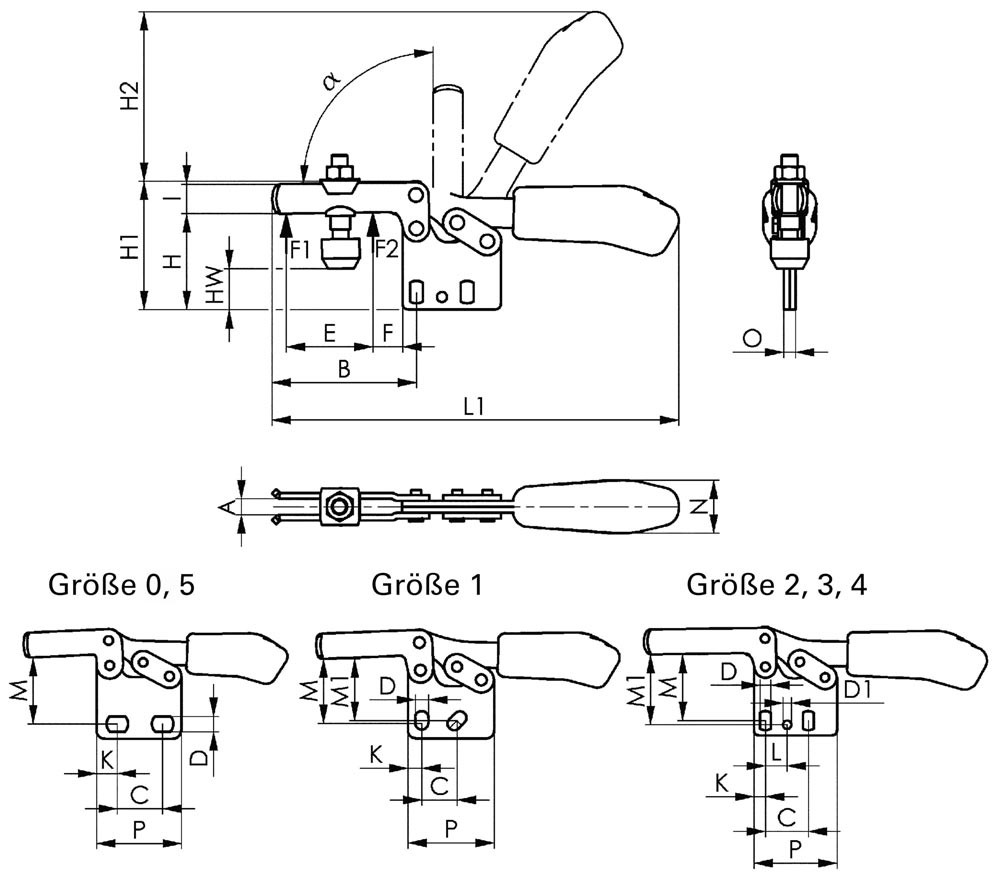

Abbildung ähnlich
Waagrechtspanner Nr. 6832 Größe 5 senkrechter Fuß
E6443369
77,00 EUR
(exkl. MwSt.)
91,63 EUR
(inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit senkrechtem Fuß
Weitere technische Eigenschaften:
· C: 41,5mm
· D: 8,5mm
· Andrückschraube: M8 x 65
· HW min.: 21,5mm
· L1: 321mm
· F1: 3kN
· Gesamthöhe: 92mm
· L: -mm
· O: 10mm
· a*: 90°
· Bauart: senkrechter Fuß
· F: 16mm
· P: 77mm
· K: 12,5mm
· A: 10mm
· HW max.: 45mm
· H1: 92,5mm
· H2: 128mm
· M1: -mm
· I: 25mm
· F2: 5kN
· B: 123mm
· E: 78mm
· M: 57mm
· H: 65mm
· N: 36mm
· Gesamtlänge: 321mm
· D1: -mm
Weitere technische Eigenschaften:
· C: 41,5mm
· D: 8,5mm
· Andrückschraube: M8 x 65
· HW min.: 21,5mm
· L1: 321mm
· F1: 3kN
· Gesamthöhe: 92mm
· L: -mm
· O: 10mm
· a*: 90°
· Bauart: senkrechter Fuß
· F: 16mm
· P: 77mm
· K: 12,5mm
· A: 10mm
· HW max.: 45mm
· H1: 92,5mm
· H2: 128mm
· M1: -mm
· I: 25mm
· F2: 5kN
· B: 123mm
· E: 78mm
· M: 57mm
· H: 65mm
· N: 36mm
· Gesamtlänge: 321mm
· D1: -mm
Merkmale
| Größe | 5 |
| Länge gespannt | 321 mm |
| Höhe gespannt | 92,5 mm |
| Spannhöhe | 65 mm |
| Haltekraft F2 | 5 kN |
| Haltekraft F1 | 3 kN |
| Marke | AMF |
| Bohrungs-Ø | 8,5 mm |
| Spannweite | 78 mm |
Varianten
48,30 EUR
(exkl. MwSt.)
57,48 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
auf Anfrage
je 1 Stück
|
||||||||||||||||
77,00 EUR
(exkl. MwSt.)
91,63 EUR
(inkl. MwSt.)
je 1 Stück
|
Angaben zur Marke
AMF
